微带天线
微带天线的优点：
1. 剖面低，，，，，，即微带天线可以做的很�。 。。�；；
2. 尺寸小，，，，，，重量轻
3. 天线性能多样化
4. 易于装置
5. 本钱低
6. 结构牢靠，，，，，，易于批量生产
微带天线的弱点是
·增益较低
（单个微带辐射单位的增益通常在 4-8dB）
·端射性能差
·功率容量较低

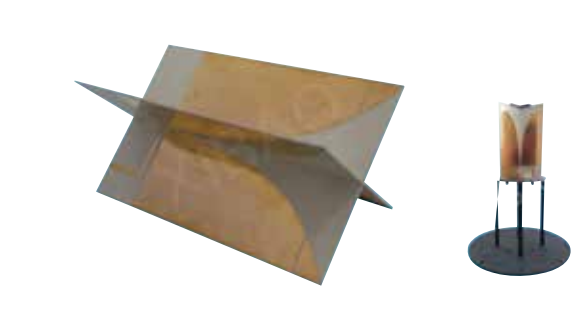

Vivaldi 天线
Vivaldi 天线
带宽：3:1
极化方式：线极化
偏向图：定向
增益：4dB

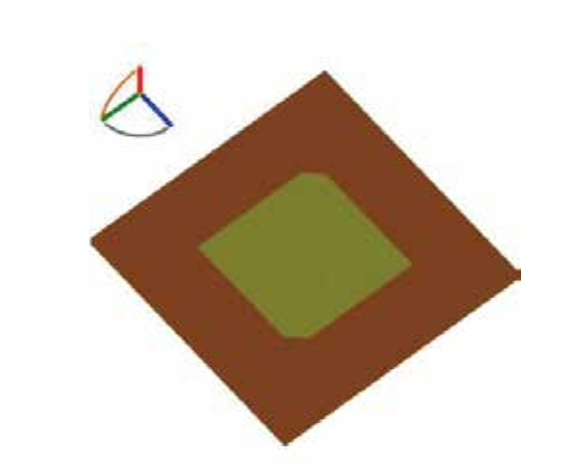

切角贴片圆极化天线
切角贴片圆极化天线
带宽：1%；；
极化方式：圆极化
偏向图：定向
增益：7dB
可用于 GPS 导航天线

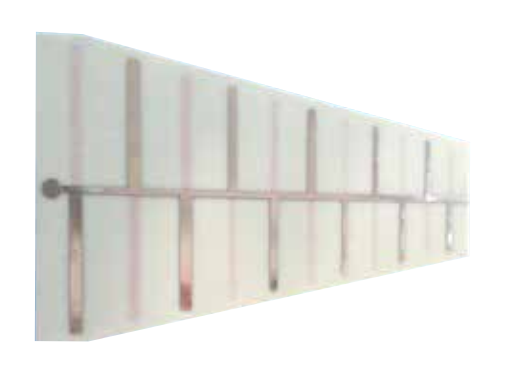

对数周期天线（LPDA）
对数周期天线（LPDA）
带宽：5:1
极化方式：线极化
偏向图：定向
增益：4dB

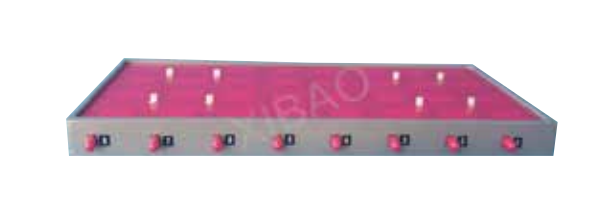

微带阵列天线（Microstrip Array Antenna）
微带阵列天线（Microstrip Array Antenna）
带宽：3%
极化：线极化
偏向图：定向
增益：11-23dB
高增益定向阵列天线（High Gain Directional Array Antenna）
高增益定向阵列天线（High Gain Directional Array Antenna）
DG视讯公司使用介质基片集成波导（SIW）手艺以及微带天线阵列手艺提供一系列具有高增益、低旁瓣、平面化、易共形、重量轻等优点的阵列天线。 。。。事情频段可凭证客户要求定制。 。。。
|
型号 Model |
频率 Frequency （GHz） |
相对带宽 Bandwidth（%） |
驻波 VSWR |
增益 Gain （dBi） |
第一副瓣dB |
尺寸 Size (mm) |
|
XB-AA-SIW58 |
5.8 |
8% |
1.8 |
23 |
≤ -25 |
320x320x10 |
|
XB-AA-Micro58 |
5.8 |
5% |
1.8 |
27 |
≤ -18 |
500x500x5 |
多模导航定位天线（Multimode Satellite Navigation Antenna）
多模导航定位天线（Multimode Satellite Navigation Antenna）
针对美国的 GPS、中国的北斗、俄罗斯的格洛纳斯、欧洲的伽利略四大全球卫星定位导航系统，，，，，，可提供小型化多模导航定位天线。 。。。
|
型号 Model |
频率 Freq.（GHz） |
带宽 Bandwidth（MHz） |
驻波 VSWR |
增益 Gain dBi |
极化方式 Polarization |
尺寸 Size (mm) |
|
XB-GNSS-Cera1 |
1.575 |
30 |
≤2 |
1 |
线极化 |
8×2×2 |
|
1.561 |
10 |
|||||
|
XB-GNSS-Multi1
|
1.227 1.561 1.575 1.602 |
10 10 30 10 |
≤2
|
1.5
|
圆极化
|
30×8×1.6
|
|
XB-GNSS-Multi2
|
1.176 1.227 1.561 1.575 1.602 |
20 10 10 30 10 |
≤2
|
6
|
圆极化
|
70×70×5
|
|
XB-GNSS-Broad1 |
1.1-1.7 |
600 |
≤2 |
6 |
圆极化 |
100×100×25 |
