XB-DCC430-XX-X

定向耦合器是一种用途普遍的微波器件，，，，，如发射机中的监测装置和吸收
机的混频器，，，，，以及自动增益控制，，，，，平衡放大器，，，，，调相器等丈量仪器都需
要应用到定向耦合器。。。 。在雷达天线丈量系统中，，，，，为了能利便监测T/R组件
的发射和吸收信号，，，，，都可以接纳定向耦合器。。。 。
测试报告

波导十字定向耦合器

DG视讯·(中国集团)官方网站

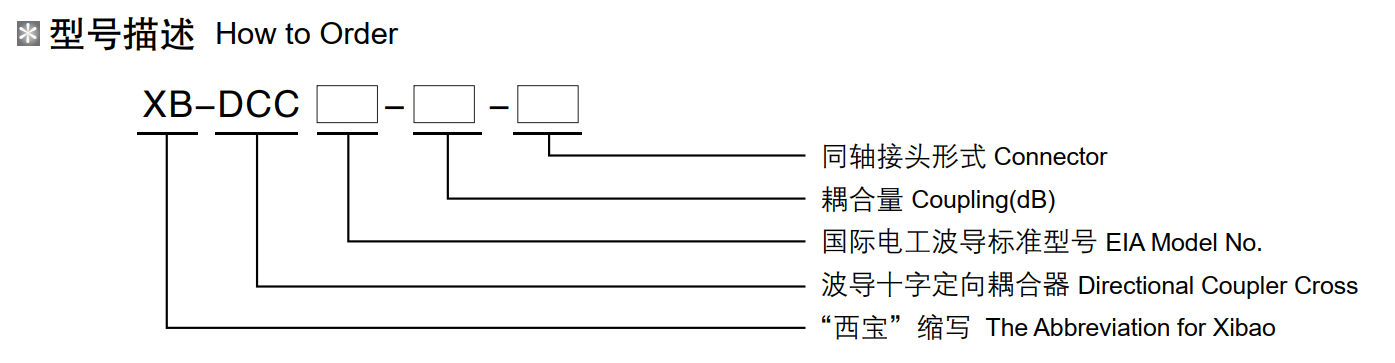

型号 Model 频率规模 Freq (GHz) 带宽 △F/F Bandwidth 耦合量 Coupling (dB) 驻波 VSWR （Main） 偏向性 Directivity (dB) 法兰 Flange 讨论 Connector Type
XB-DCC340-□-□ 1.72～2.61 20% 20～50 ≤1.08 ≥18 FDP/FDM L29 / N
XB-DCC284-□-□ 2.60～3.95 20% 20～50 ≤1.08 ≥18 FDP/FDM L29 / N
XB-DCC229-□-□ 3.22～4.90 20% 20～50 ≤1.08 ≥18 FDP/FDM N
XB-DCC187-□-□ 3.94～5.99 20% 20～50 ≤1.08 ≥18 FDP/FDM N
XB-DCC159-□-□ 4.64～7.05 20% 20～50 ≤1.08 ≥18 FDP/FDM N
XB-DCC137-□-□ 5.38～8.17 20% 20～50 ≤1.08 ≥18 FDP/FDM N
XB-DCC112-□-□ 6.57～9.99 20% 20～50 ≤1.08 ≥18 FBP/FBM/FBE N
XB-DCC90-□-□ 8.20～12.40 20% 20～50 ≤1.08 ≥18 FBP/FBM/FBE N  /SMA
XB-DCC75-□-□ 9.84～15.0 20% 20～50 ≤1.08 ≥18 FBP/FBM/FBE N / SMA
XB-DCC62-□-□ 11.9～18.0 20% 20～50 ≤1.08 ≥18 FBP/FBM/FBE SMA
XB-DCC51-□-□ 14.5～22.0 20% 20～50 ≤1.08 ≥18 FBP/FBM/FBE SMA
XB-DCC42-□-□ 18.0～26.5 20% 20～50 ≤1.08 ≥18 FBP/FBM/FBE SMA / APC3.5 / K
XB-DCC34-□-□ 21.7～33.0 20% 20～50 ≤1.08 ≥18 FBP/FBM/FBE APC3.5 / K
XB-DCC28-□-□ 26.5～40.0 20% 20～50 ≤1.08 ≥18 FBP/FBM/FBE K / OS2.4
XB-DCC22-□-□ 33.0～50.0 20% 20～50 ≤1.10 ≥16 UG-383/U OS2.4
XB-DCC19-□-□ 39.2～59.6 20% 20～50 ≤1.10 ≥10 UG-383/U-Mod V1.85
